第一章：三维重建是什么，为什么重要

从一张普通照片出发，建立对三维重建全局的直觉认知。

1.1 从一张照片说起

人眼如何感知深度

闭上你的右眼，只用左眼看着面前的一支铅笔。再闭上左眼，只用右眼看。你会发现铅笔相对于背景发生了”跳动”——这就是双目视差（Binocular Parallax）的直观体现。

人的两只眼睛相距约 6.5 厘米，各自从略微不同的角度看世界。大脑将两幅图像融合，通过计算视差量来推断物体的远近。越近的物体，左右眼图像中该物体的位置偏移越大；越远的物体，偏移越小。这套机制叫做立体视觉（Stereo Vision），可以用简单的几何关系来描述：

\[Z = \frac{f \cdot B}{d}\]

其中 $Z$ 是物体深度，$f$ 是相机焦距，$B$ 是双目基线距离（两眼间距），$d$ 是视差（左右图像中对应点的水平位移）。深度与视差成反比——这正是近处物体”跳动”更明显的根本原因。

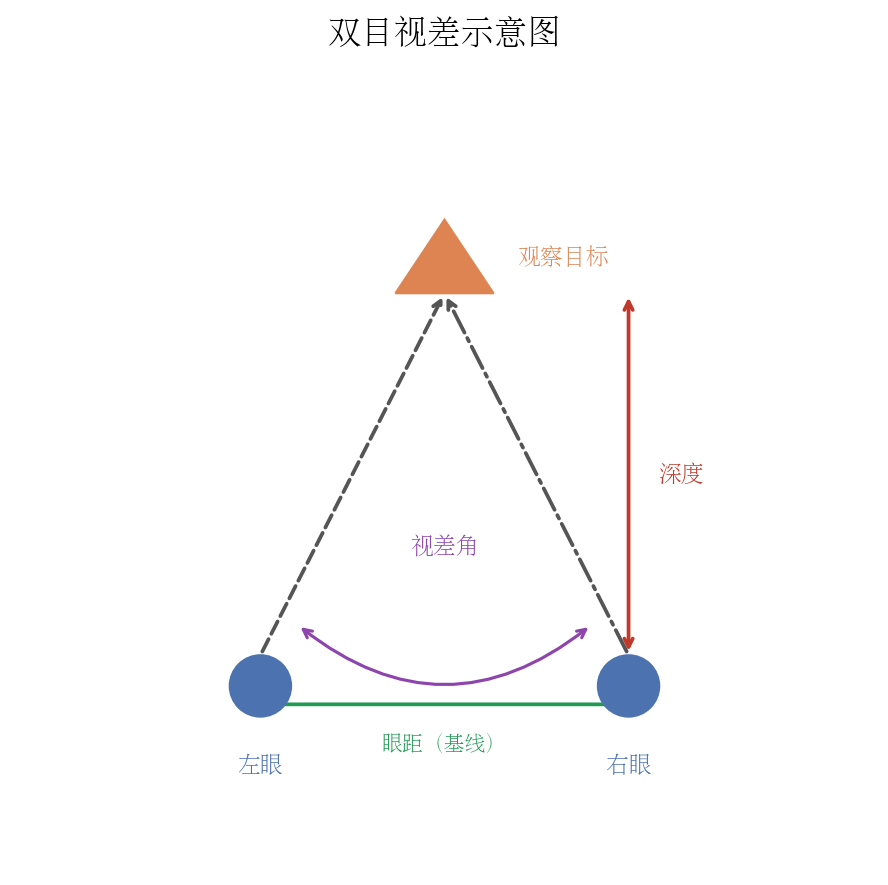

图1.1 人眼双目视差示意

除了双目视差，人眼还依赖许多单目深度线索来感知空间：

人脑综合所有这些线索，构建出连续的、稳定的三维世界感知。这种能力如此自然，以至于我们很少意识到它背后的复杂计算。

照片丢失了什么

一张普通的照片是一次投影变换的结果：三维世界中的每个点 $(X, Y, Z)$ 被相机的光学系统投影到二维像素平面 $(u, v)$ 上。这个过程由针孔相机模型（Pinhole Camera Model）描述：

\[\begin{bmatrix} u \\ v \\ 1 \end{bmatrix} \sim K \begin{bmatrix} R \mid t \end{bmatrix} \begin{bmatrix} X \\ Y \\ Z \\ 1 \end{bmatrix}\]

其中 $K$ 是相机内参矩阵（焦距、主点），$R$ 和 $t$ 是相机外参（旋转和平移，描述相机在世界中的位置和朝向）。

这个投影是不可逆的。已知像素坐标 $(u, v)$，无法唯一确定它在三维空间中的位置，因为沿光线方向上的所有点都会映射到同一像素。用通俗的话说：

深度信息 $Z$ 在拍照的瞬间永远地消失了。

这就是三维重建问题的核心挑战：我们拥有的只是二维投影，却想恢复三维世界。多视角图像提供了解决这一问题的钥匙——从不同位置拍摄同一场景，就像人的两只眼睛，通过视差关系重新推断深度。

思考题 1.1：站在笔直的铁路上向远处望，铁轨越远越收拢，最终在地平线交于一点（灭点）。这属于哪种深度线索？如果只给你这张铁路照片，你能准确计算铁轨真实间距随距离如何变化吗？如果不能，还需要什么额外信息？

1.2 三维重建的定义与目标

问题的形式化定义

三维重建（3D Reconstruction）的任务可以简洁地定义为：

给定同一场景从不同角度拍摄的多张图像 ${I_1, I_2, \ldots, I_N}$，以及可选的相机参数，输出一个可渲染的三维模型，使得从任意新视角渲染该模型，都与真实场景在视觉上高度一致。

注意这个定义的两个关键词：

输入与输出

阶段 内容 典型规模
输入 多视角 RGB 图像，可选深度图、相机位姿 数十至数千张
中间表示 三维结构（点云、网格、体素、神经场、高斯椭球…） 视方法而定
输出 新视角合成图像（Novel View Synthesis, NVS） 任意分辨率

评价指标的直觉解释

重建质量通过对比渲染图像与真实图像来衡量。主流使用三个指标，各自从不同角度衡量”像不像”：

PSNR（Peak Signal-to-Noise Ratio，峰值信噪比）

\[\text{PSNR} = 10 \cdot \log_{10} \left( \frac{\text{MAX}^2}{\text{MSE}} \right), \quad \text{MSE} = \frac{1}{HW} \sum_{i=1}^{H}\sum_{j=1}^{W} \left(I(i,j) - \hat{I}(i,j)\right)^2\]

其中 $\text{MAX}=255$（8 位图像），$I$ 是真实图像，$\hat{I}$ 是渲染图像。

直觉：PSNR 越高越好，单位是分贝（dB）。通常 30 dB 以上表示质量不错，35 dB 以上较好，40 dB 以上接近无损。局限：它只看逐像素差异，对人眼感知不敏感。例如图像整体平移一个像素，MSE 会很大，但人眼几乎感知不到。

SSIM（Structural Similarity Index，结构相似性指数）

\[\text{SSIM}(x, y) = \frac{(2\mu_x\mu_y + c_1)(2\sigma_{xy} + c_2)}{(\mu_x^2 + \mu_y^2 + c_1)(\sigma_x^2 + \sigma_y^2 + c_2)}\]

其中 $\mu_x, \mu_y$ 是局部均值，$\sigma_x^2, \sigma_y^2$ 是局部方差，$\sigma_{xy}$ 是协方差，$c_1, c_2$ 是稳定常数。

直觉：SSIM 取值范围 $[0, 1]$，越接近 1 越好。它同时考量亮度（均值比较）、对比度（方差比较）、结构（协方差比较）三个维度，比 PSNR 更贴近人眼对”结构完整性”的感知。你可以把它理解为：在每个局部小窗口内，两幅图像看起来有多相似。

LPIPS（Learned Perceptual Image Patch Similarity，学习感知图像相似性）

\[\text{LPIPS}(x, y) = \sum_{l} \frac{1}{H_l W_l} \sum_{h,w} \left\| w_l \odot \left(\hat{\phi}_l^x - \hat{\phi}_l^y\right) \right\|_2^2\]

其中 $\phi_l^x$ 是预训练深度网络（如 VGG、AlexNet）第 $l$ 层对图像 $x$ 的特征图，$w_l$ 是可学习的通道权重，$\odot$ 是逐元素乘法。

直觉：LPIPS 越低越好（最低为 0）。它在深度网络的特征空间中度量距离，而神经网络天然学会了对纹理、边缘、语义等人眼敏感的特征做出响应。因此 LPIPS 是目前最接近人类主观感知的客观指标，已成为新视角合成任务的标准评估工具。

三个指标的直觉对比小结

指标 方向 直觉类比 主要局限
PSNR 越高越好（dB） 像素级”差多少” 不符合人眼感知
SSIM 越高越好（0~1） 局部”看起来像不像” 对语义错误不敏感
LPIPS 越低越好（0~1） 人脑”感觉像不像” 需要预训练模型，计算稍慢

思考题 1.2：假设重建系统输出的图像整体比真实图像亮了 20%（相当于在后处理中调高了亮度）。这种系统性偏差会如何分别影响 PSNR、SSIM、LPIPS 的得分？哪个指标对这种全局亮度偏移最不敏感，为什么？

1.3 主流技术路线全景

三维重建领域在过去二十年经历了从传统几何方法、到基于深度学习的隐式表达、再到显式神经渲染的跨越式发展。当前主流有三条技术路线，各有侧重、各有擅场。

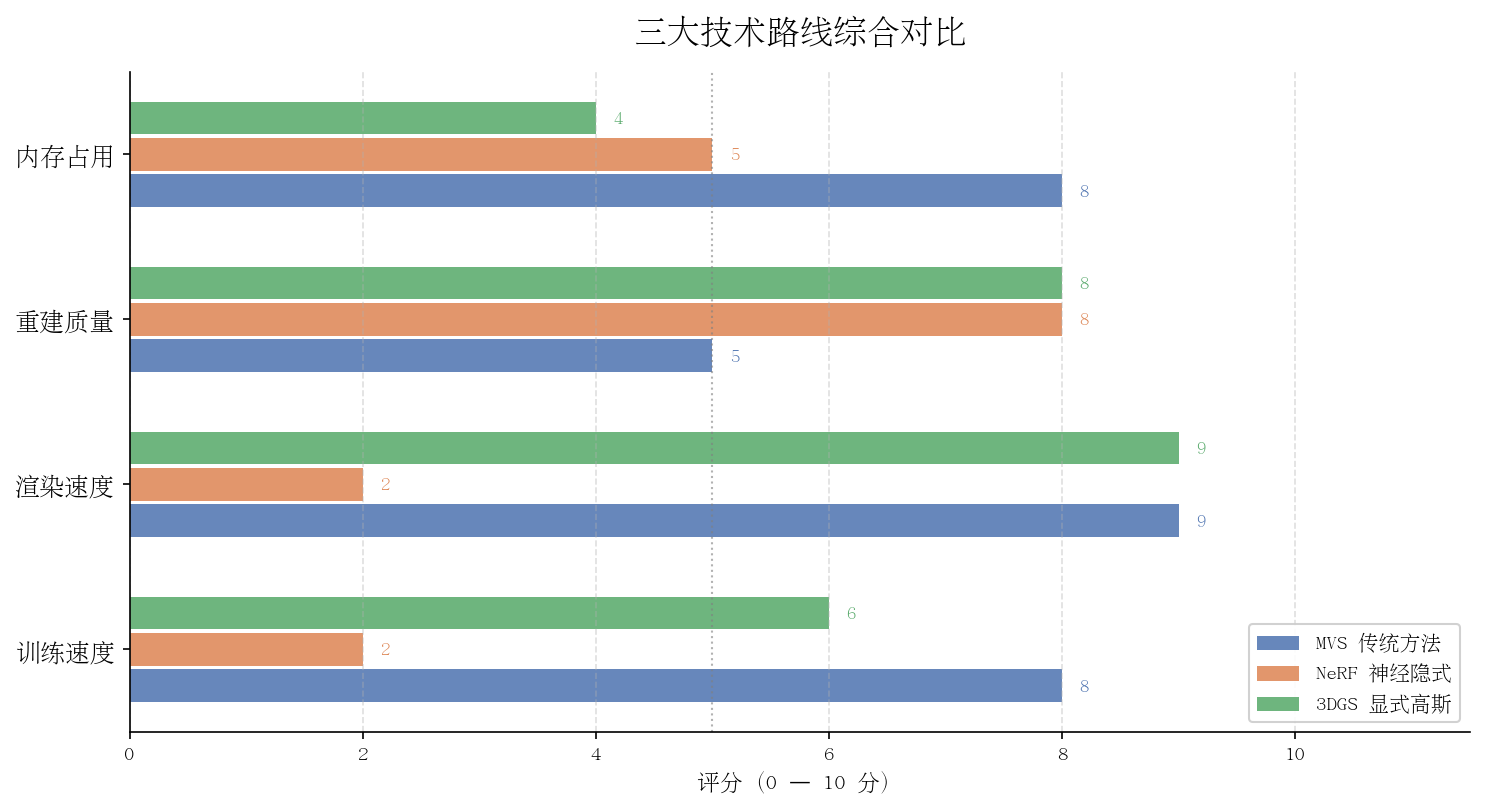

图1.2 三维重建主流技术路线对比示意

路线一：MVS 传统多视图立体几何

多视图立体（Multi-View Stereo, MVS） 是计算机视觉的经典方向，已有三十年历史。典型流程如下：

  1. 特征提取与匹配：用 SIFT、ORB 等算子在各图像中检测关键点，跨图匹配同名点
  2. 运动恢复结构（Structure from Motion, SfM）：从匹配点恢复相机位姿和稀疏三维点云
  3. 稠密深度估计（MVS）：对每张图像计算稠密深度图
  4. 点云融合与表面重建：将所有深度图融合为完整三维点云，再拟合网格

代表工具：COLMAP（SfM + MVS 一体化）、OpenMVG、PMVS/CMVS。

优势：流程清晰可解释，无需大量训练数据，在有纹理的场景中速度快、精度好。

局限：依赖纹理（纯色墙面等无特征区域几乎无法重建）；不支持反光、透明材质；输出的点云或网格渲染质量远不如照片真实感。

路线二：NeRF 神经辐射场（隐式表达）

神经辐射场（Neural Radiance Field, NeRF） 于 2020 年由 Mildenhall 等人提出，引发了三维重建领域的革命。核心思想是用一个多层感知机（MLP）隐式编码整个场景：

\[F_\theta: (\mathbf{x}, \mathbf{d}) \longrightarrow (\mathbf{c}, \sigma)\]

输入空间坐标 $\mathbf{x} = (x, y, z)$ 和视线方向 $\mathbf{d} = (\theta, \phi)$，输出该点的颜色 $\mathbf{c} = (r, g, b)$ 和体密度 $\sigma \geq 0$。

渲染时，沿视线方向对颜色和密度进行体积积分：

\[\hat{C}(\mathbf{r}) = \int_{t_n}^{t_f} T(t)\, \sigma\bigl(\mathbf{r}(t)\bigr)\, \mathbf{c}\bigl(\mathbf{r}(t), \mathbf{d}\bigr)\, dt, \quad T(t) = \exp\!\left(-\int_{t_n}^{t} \sigma\bigl(\mathbf{r}(s)\bigr)\, ds\right)\]

其中 $T(t)$ 是从近平面到 $t$ 处的累积透射率（表示光线”还没被遮挡”的概率），$\mathbf{r}(t) = \mathbf{o} + t\mathbf{d}$ 是光线上 $t$ 处的点。

优势：渲染质量极高，能处理复杂光照，在有限数量图像下效果优异。

局限：训练慢（原版需数小时，Instant-NGP 等加速版仍需数分钟到数十分钟）；推理极慢（每帧需要对数万条光线各自积分，原版远低于 1 FPS）；场景表示隐式，难以编辑和修改。

路线三：3DGS 三维高斯溅射（显式表达）

三维高斯溅射（3D Gaussian Splatting, 3DGS） 于 2023 年由 Kerbl 等人提出，在渲染质量和速度上同时取得了突破。核心思想是用大量三维高斯椭球显式表示场景：

优势：训练速度比 NeRF 快一个数量级（30-60 分钟），渲染完全实时，质量媲美 NeRF。

局限：存储开销大（数百万高斯的参数占数百 MB 至 1 GB）；几何表面精度不如传统 MVS；对动态场景、透明材质支持有限。

三种路线横向对比

维度 MVS 传统方法 NeRF 神经隐式 3DGS 显式高斯
表示形式 点云 / 网格 隐式神经网络 显式高斯椭球
训练时间 分钟级 数小时（加速版数十分钟） 30–60 分钟
渲染速度 视管线而定 极慢（<1 FPS） 实时（>100 FPS）
渲染质量 中等 极高 极高
存储占用 小～中 小（模型仅数十 MB） 大（数百 MB～1 GB）
可编辑性 高（直接操作几何） 低（隐式难编辑） 中（可操作椭球）
动态场景 基本不支持 有扩展研究 有扩展研究
透明 / 反射 困难 部分支持 有限
无纹理区域 困难（缺特征点） 较好 较好
开源生态 成熟（COLMAP 等） 成熟（NeRFStudio 等） 快速发展中

思考题 1.3：一个 VR 应用需要用户戴上头显实时漫游一个被重建的古建筑场景，要求帧率不低于 72 FPS，延迟不超过 20 ms。根据对比表，你会优先选择哪种技术路线？在选定方向后，你预判会遇到哪个最棘手的挑战？

1.4 3DGS 能做什么，不能做什么

本教程以 3DGS 为核心。在深入学习之前，先建立一个清醒的能力边界认知——知道一个工具的上限与下限，才能在实际应用中做出正确决策。

3DGS 擅长的场景

实时渲染 是 3DGS 最核心的优势。由于高斯椭球是显式的，渲染完全在 GPU 光栅化管线中完成，现代显卡（如 RTX 3090）上可轻松达到 100+ FPS，甚至手机端也有优化实现。这使它非常适合：

室内外静态场景 是 3DGS 目前最成熟的应用域。在有充足训练视角的条件下（通常 50–300 张图），室内房间、建筑立面、庭院街道等都能取得接近 NeRF 甚至更好的视觉效果。

3DGS 的局限

动态物体 是原始 3DGS 最明显的局限。训练时假设场景完全静止——如果训练图像中有移动的人、飘动的旗帜、流动的水，高斯优化会尝试”平均”所有时刻的外观，产生模糊或”鬼影”（ghost artifact）。虽然已有 Dynamic 3DGS、4D Gaussians 等扩展研究，但在本教程范围内，我们主要处理静态场景。

透明和反射材质 是视角依赖外观（non-Lambertian）的挑战。3DGS 使用球谐函数（Spherical Harmonics, SH）建模视角依赖颜色，对简单的漫反射和弱高光有一定效果，但复杂的玻璃折射、水面反射、金属镜面等效果仍然困难。

大幅度视角外推 暴露了 3DGS 的本质局限：它是插值，而非理解。如果测试视角大幅偏离训练视角（如俯视变仰视），质量会急剧下降，出现”浮游椭球”（floater）和空洞。

无纹理大平面 导致 SfM 初始化困难。纯白墙面、光滑地板等区域特征点稀疏，初始稀疏点云不足，高斯椭球会分布不均、形态失真。

精确几何提取 仍是难题。高斯椭球是体积基元，从它们中提取精确的三角网格（如用于 3D 打印或工程测量）需要额外的后处理步骤，精度不如传统 MVS。

能力边界总结

场景类型 3DGS 效果 备注
室内静态场景 优秀 最成熟的应用场景
室外建筑立面 优秀 注意控制天空区域
有限范围室外场景 良好 大场景需分块处理
动态物体 差 需 4D Gaussians 等扩展
透明 / 玻璃 一般 基础效果可接受，复杂不行
镜面反射金属 差 需 Relightable 3DGS 等方法
大范围无边界场景 一般 需 CityGaussian 等方案
精确几何（测量级） 差 建议用 MVS / LiDAR

思考题 1.4：假设你想用 3DGS 重建一个养鱼的玻璃鱼缸（鱼缸里有游动的鱼、玻璃缸壁、水面波纹、五彩鱼），你会同时遇到哪几种局限？如果只能先解决一种局限，你会优先攻克哪个，为什么？

1.5 学习路线与本教程结构

整体章节安排

本教程共十章，从基础原理到工程实践，循序渐进：

    ↓
第二章：相机模型与坐标变换
    ↓
第三章：特征提取与相机位姿估计（SfM / COLMAP）
    ↓
第四章：三维高斯表示——从点到椭球
    ↓
第五章：可微渲染与 Splatting 算法
    ↓
第六章：3DGS 训练流程与损失函数
    ↓
第七章：自适应密度控制（Densification）
    ↓
第八章：工程实现——从零复现 3DGS
    ↓
第九章：进阶专题（动态、大场景、压缩）
    ↓
第十章：应用实战（VR 漫游、场景编辑）

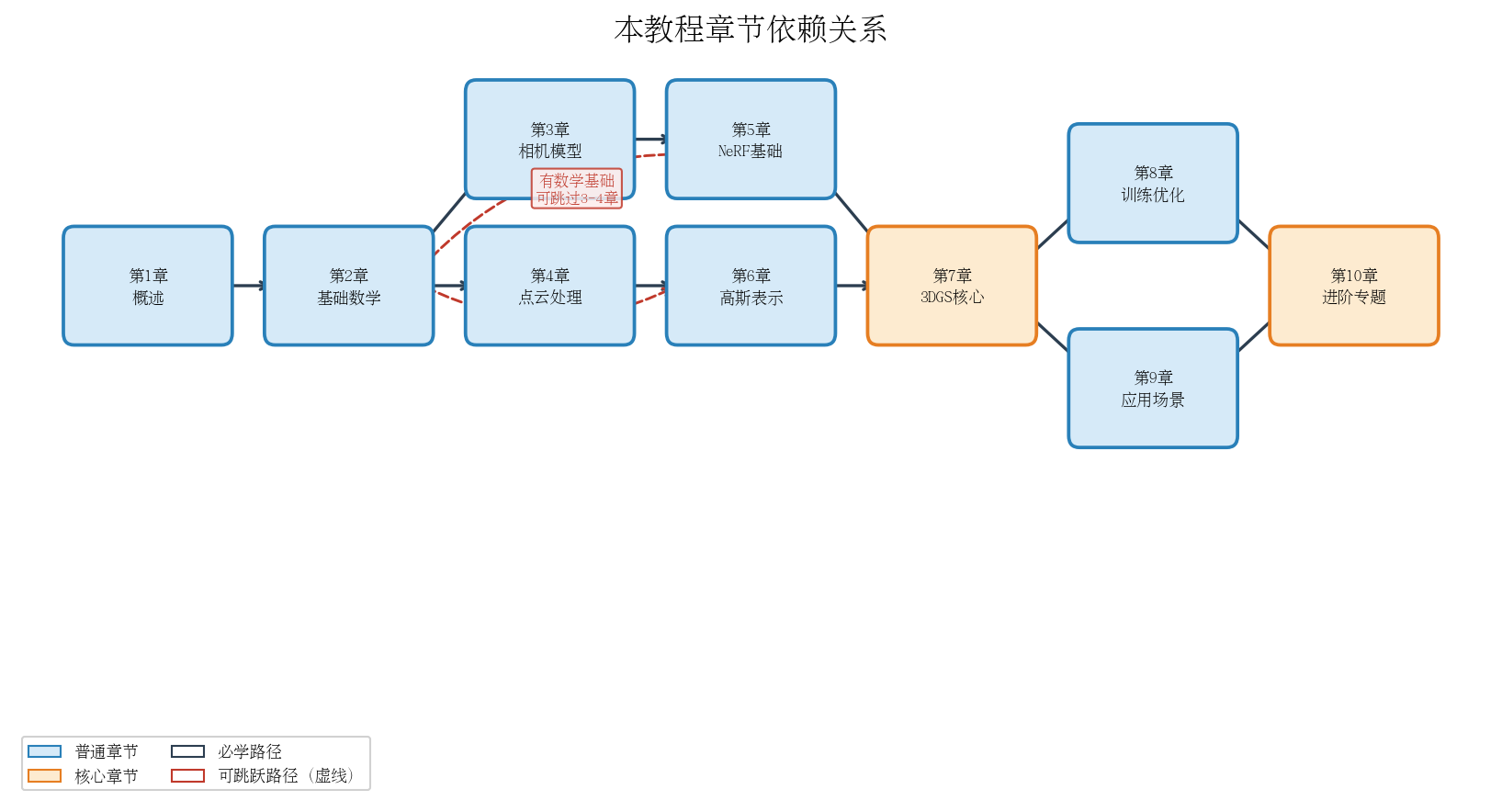

图1.3 教程章节依赖关系图

各章依赖关系说明

推荐学习节奏

读者背景 建议路线 预计时间
快速了解 3DGS 第 1、3（简读）、5（简读）、8 章 1 周
系统学习，零基础 按顺序全部章节，每章配合思考题 4–6 周
有 NeRF 基础 第 1–2 章快读，第 4–8 章精读 2–3 周
研究入门 全部章节 + 每章末推荐论文 6–8 周

前置知识要求

本教程面向有编程基础的本科生，建议具备：

不需要提前具备：PyTorch / TensorFlow 经验（本书会介绍必要用法）、计算机图形学知识、CUDA / GPU 编程、NeRF 或 MVS 基础。

关于数学：本教程的策略是”直觉优先，公式辅助”——每个公式出现时，都会先用日常语言解释它在做什么，再给出数学形式。如果你看公式头疼，可以先读文字部分，之后再回来理解数学细节。

思考题 1.5：回顾你自己的知识背景，上面列出的前置知识中，哪一项对你来说最薄弱？在进入第二章之前，你计划用什么资源来补足它？（推荐：线性代数可参考 3Blue1Brown 的《线性代数的本质》系列视频；Python 可参考官方 Tutorial）

本章小结

本章为整个教程奠定了背景认知基础，核心要点如下：

  1. 深度感知的本质：人眼通过双目视差（公式 $Z = fB/d$）和多种单目线索感知三维空间；照片是三维到二维的投影，深度信息不可逆地丢失，这是三维重建问题存在的根本原因。

  2. 三维重建的定义：输入多视角图像，输出可渲染的三维模型（新视角合成）。质量评价三指标：PSNR 衡量像素级误差（越高越好），SSIM 衡量结构相似性（越高越好），LPIPS 最贴近人眼感知（越低越好）。

  3. 技术路线全景：MVS 传统方法成熟但渲染质量有限；NeRF 渲染质量极高但速度极慢；3DGS 用显式高斯椭球在质量与速度之间取得最佳平衡，支持实时渲染（>100 FPS）。

  4. 3DGS 的能力边界：擅长静态场景的高质量实时渲染，在室内外静态场景中表现优秀；对动态物体、透明反射材质、大幅视角外推等情况有明显局限，使用前需清醒评估场景是否适合。

  5. 学习路线：本教程十章构成从原理到实现的完整闭环。零基础读者建议按顺序学习，有基础的读者可按章节依赖关系跳读。每章末的思考题是检验理解深度的好工具，不要略过。

从下一章开始，我们将进入相机模型的数学世界，为后续的三维几何推导打下坚实基础。
