第六章：3DGS 核心算法详解

3DGS 的全貌：从初始化到训练到渲染，每个环节都拆开讲清楚。

6.1 整体架构一览

3DGS 的训练流程是一个迭代优化过程，整体可以分为以下几个阶段：

多视角图像
    │
    ▼ COLMAP SfM
相机位姿 + 稀疏点云
    │
    ▼ 初始化
数百万个三维高斯基元（初始位置来自点云）
    │
    ▼ 迭代训练（30,000步）
    │   ┌─────────────────────────────────────────────┐
    │   │  1. 随机选取一张训练视角图像                   │
    │   │  2. 前向渲染（投影 + 排序 + Alpha合成）        │
    │   │  3. 计算损失 L = L1 + λ·L_SSIM              │
    │   │  4. 反向传播，计算所有高斯参数的梯度            │
    │   │  5. Adam 优化器更新参数                       │
    │   │  6. 每100步：自适应密度控制（ADC）             │
    │   └─────────────────────────────────────────────┘
    │
    ▼ 输出
已训练的高斯场景（.ply文件），可实时渲染

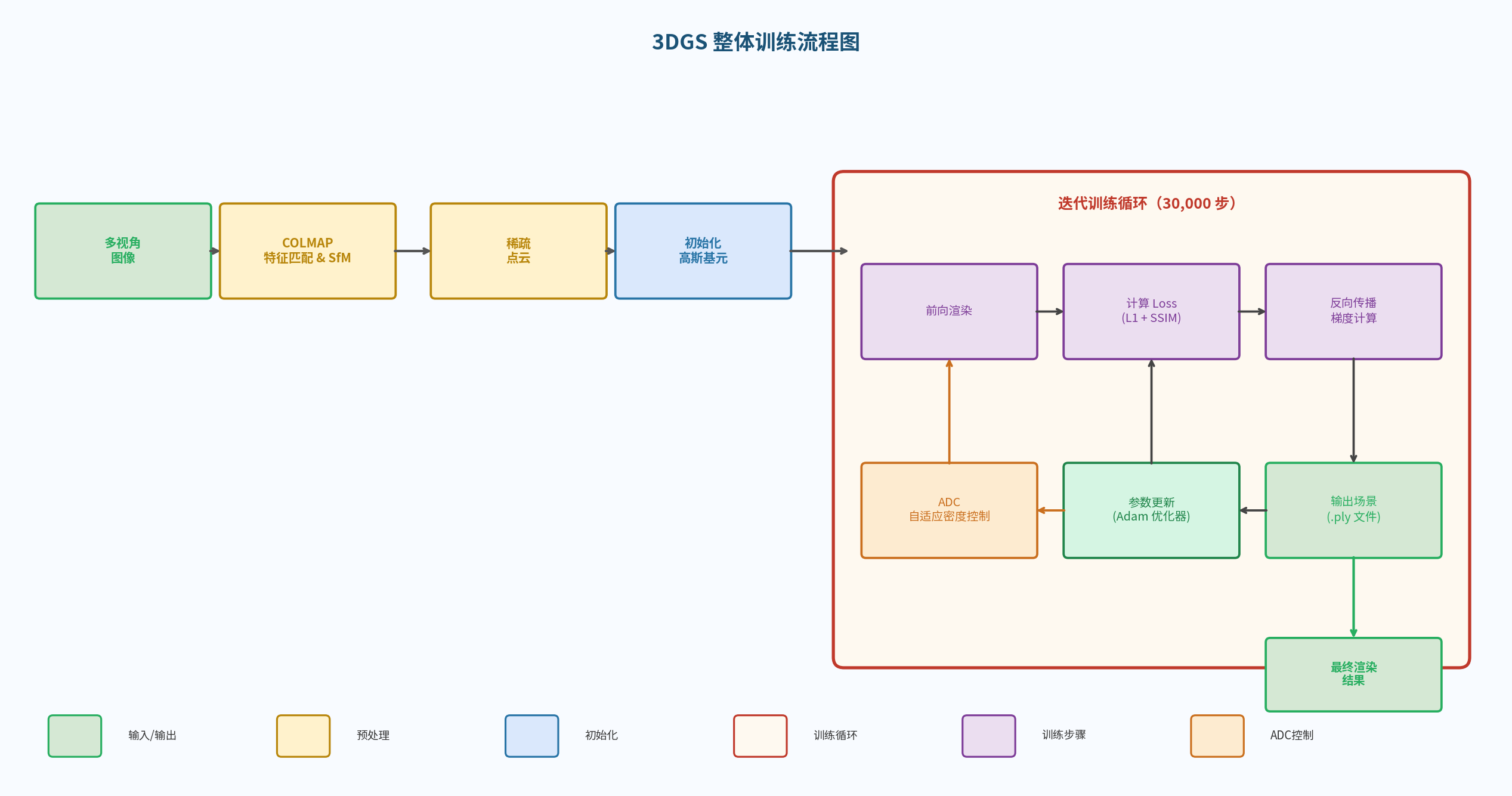

图6.1 3DGS整体训练流程图

关键数字（Mip-NeRF 360 数据集上的典型值）：

指标	数值
训练时间（RTX 3090）	~35分钟
最终高斯数量	300-600万
场景文件大小（.ply）	300-800 MB
渲染速度（1080p）	100-150 FPS
PSNR（室内场景）	~31 dB

思考题：3DGS 是”有监督学习”还是”无监督学习”？监督信号是什么？

6.2 高斯基元的完整参数定义

每个高斯基元存储以下可学习参数：

参数	维度	含义	激活函数
位置 $\boldsymbol{\mu}$	3	高斯中心在世界坐标系的位置	无
旋转（四元数）$q$	4	高斯椭球的朝向	归一化
缩放 $\mathbf{s}$	3	三个主轴长度（对数存储）	$\exp$
不透明度 $o$	1	渲染时的基础不透明度	sigmoid
球谐系数 $\mathbf{f}$	$16\times3$	RGB三通道的视角相关颜色	无（结果用sigmoid）

总参数量： $3+4+3+1+48 = 59$ 个标量/高斯

设有 $N = 300$ 万个高斯：

\[300 \times 10^4 \times 59 \times 4\ \text{字节} \approx 708\ \text{MB}\]

这就是一个典型3DGS场景的存储需求，比NeRF（通常<50MB）大得多。这也是压缩方向（第9章）如此活跃的原因。

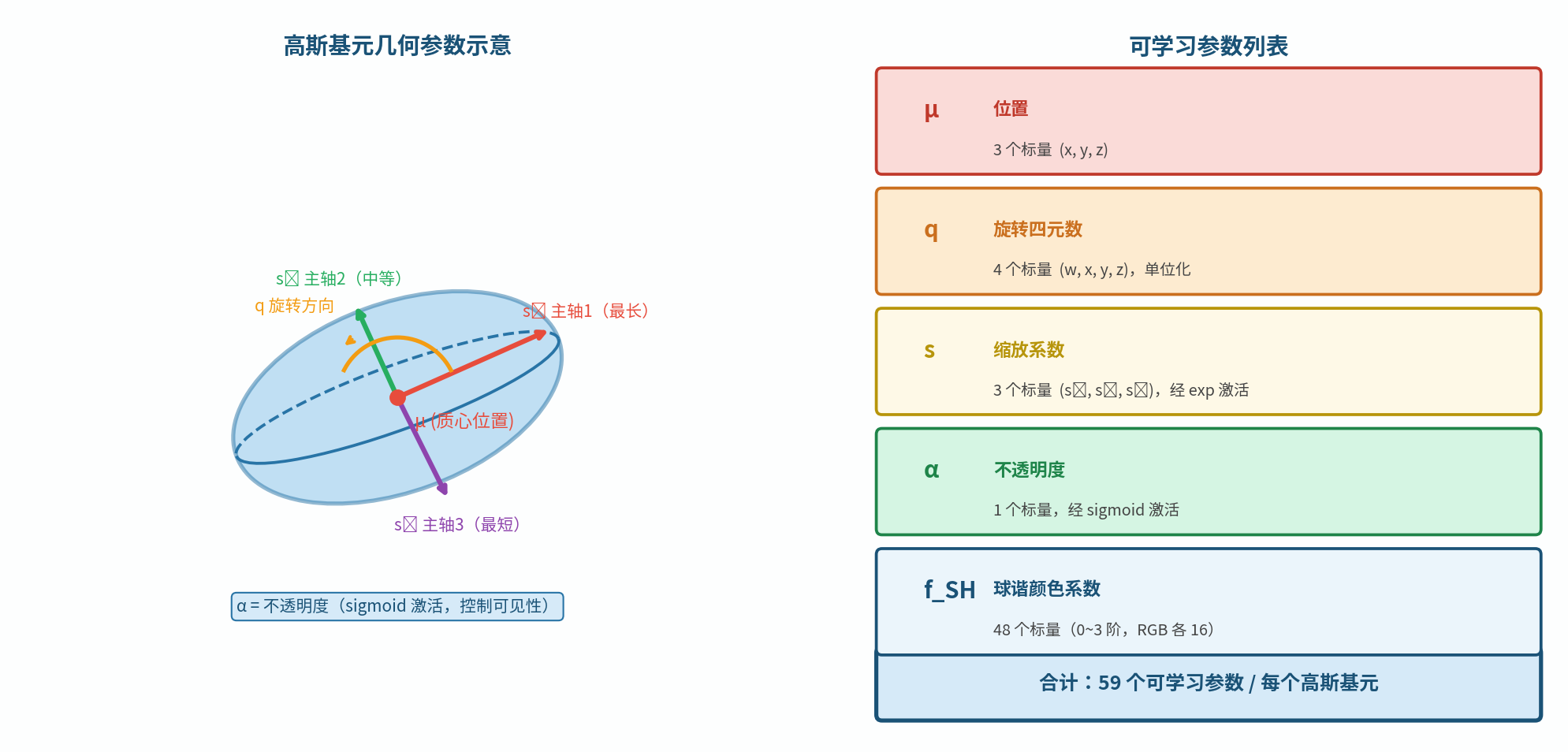

图6.2 高斯基元参数示意

协方差矩阵的重建：

优化过程中存储四元数 $q$ 和缩放 $\mathbf{s}$，渲染时需要重建协方差矩阵：

\[\Sigma = R \cdot \text{diag}(s_x^2, s_y^2, s_z^2) \cdot R^T\]

其中 $R$ 由四元数 $q$ 计算得到（详见第3章公式）。

思考题：3DGS的高斯基元参数在GPU上存储为什么格式？（提示：PyTorch的nn.Parameter，连续存储，利于CUDA并行读取）

6.3 三维高斯投影到二维

这是3DGS的关键数学步骤：将三维高斯椭球投影到相机图像平面，得到二维高斯椭圆。

仿射近似（Affine Approximation）

透视投影本身是非线性的（存在除以深度 $Z$ 的操作），但在局部范围内可以用一阶泰勒展开（雅可比近似）线性化：

\[\mathbf{x} = \pi(\mathbf{X}) \approx \pi(\boldsymbol{\mu}) + J(\mathbf{X} - \boldsymbol{\mu})\]

其中 $J$ 是投影函数 $\pi$ 在高斯中心 $\boldsymbol{\mu}$ 处的雅可比矩阵。

对于针孔相机，相机坐标系下的点 $(X, Y, Z)$ 投影到图像坐标 $(x, y)$ 的雅可比为：

\[J = \begin{bmatrix} \frac{f_x}{Z} & 0 & -\frac{f_x X}{Z^2} \\ 0 & \frac{f_y}{Z} & -\frac{f_y Y}{Z^2} \end{bmatrix} \in \mathbb{R}^{2\times3}\]

二维协方差计算

设世界坐标系下的三维协方差为 $\Sigma_W$，相机外参旋转为 $W$（$3\times3$），则二维投影协方差：

\[\Sigma' = J W \Sigma_W W^T J^T \in \mathbb{R}^{2\times2}\]

这是一个 $2\times3 \cdot 3\times3 \cdot 3\times3 \cdot 3\times3 \cdot 3\times2$ 的矩阵运算，结果是 $2\times2$ 的对称矩阵，完全确定了屏幕上二维高斯椭圆的形状。

二维高斯椭圆的渲染

对屏幕上的像素 $\mathbf{p} = (u, v)$，高斯基元的贡献（”影响力”）：

\[\alpha(\mathbf{p}) = o \cdot \exp\!\left(-\frac{1}{2}(\mathbf{p} - \boldsymbol{\mu}')^T (\Sigma')^{-1} (\mathbf{p} - \boldsymbol{\mu}')\right)\]

对 $2\times2$ 矩阵求逆：$(\Sigma’)^{-1} = \frac{1}{\det(\Sigma’)} \begin{bmatrix} \Sigma’{22} & -\Sigma’{12} \ -\Sigma’{12} & \Sigma’{11} \end{bmatrix}$，计算量极小。

实践中的优化： 只渲染 $\alpha > \epsilon$（如 $10^{-3}$）的像素，用高斯的边界包围盒裁剪，大量减少无效计算。

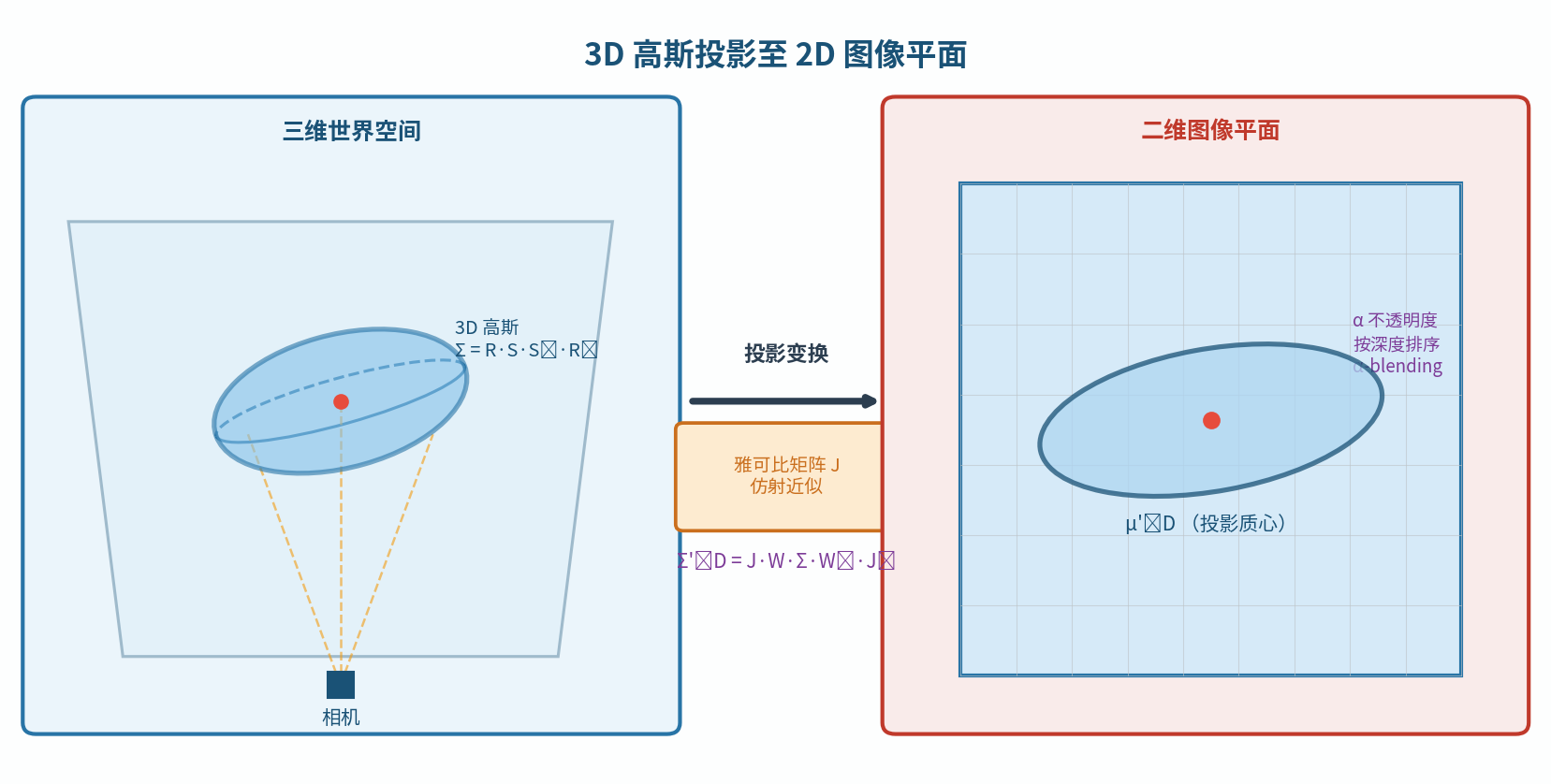

图6.3 3D高斯投影到2D的过程

思考题：雅可比近似在高斯基元很大（覆盖大片视野）时会失效，因为透视变形不再是线性的。3DGS如何处理这种情况？（提示：大高斯会被ADC分裂）

6.4 Tile-based 光栅化

3DGS 的核心性能来自于专门设计的 Tile-based CUDA 光栅化器。

预处理阶段

投影：将所有高斯的三维中心投影到屏幕，计算每个高斯的屏幕包围盒
Tile分配：将屏幕分成 $16\times16$ 像素的 tile，为每个高斯找出它覆盖的所有 tile
生成排序键：每个（高斯, tile）对生成一个64位排序键 = (tile_id << 32 | depth_uint32)
Radix Sort：对所有（高斯, tile）对按排序键做GPU基数排序，得到每个 tile 内按深度排列的高斯列表

Radix Sort 的效率： 时间复杂度 $O(N \cdot b/w)$，其中 $b$ 是位宽（64位），$w$ 是每次处理的位数（通常8位）。对数百万高斯，GPU上只需几毫秒。

前向渲染阶段

每个 tile 对应一个 CUDA 线程块（$16\times16 = 256$ 个线程，每线程处理一个像素）。线程块内：

从全局内存加载属于该 tile 的高斯列表（利用共享内存批量加载，减少全局内存访问）
每个像素按深度顺序 Alpha 合成，维护：
- 当前累积颜色 $C$
- 当前透射率 $T$（初始=1）
- 终止条件：当 $T < 0.0001$ 时停止（当前像素已几乎不透明）

反向传播

反向传播的挑战：Alpha 合成是从前到后的，但反向传播需要从后到前（需要知道后面的 $T$ 值）。

解决方案：从后向前扫描（Backward Pass Reverse Scan），或在前向时缓存每个像素最后存活的高斯 ID，从那里向前反推梯度。

图6.4 Tile-based光栅化示意

思考题：为什么共享内存（Shared Memory）比全局显存（Global Memory）快这么多？（提示：延迟差距约100倍。思考L1 Cache和主存的类比）

6.5 自适应密度控制（ADC）

每训练 100步，系统执行一次自适应密度控制（Adaptive Density Control，ADC），动态调整高斯的数量和分布。

位置梯度统计

训练过程中，记录每个高斯的屏幕空间位置梯度均值：

\[\bar{g}_k = \frac{1}{T} \sum_{t=1}^{T} \left\|\frac{\partial \mathcal{L}}{\partial \boldsymbol{\mu}_k'}\right\|\]

位置梯度大 = 该高斯所在区域细节不够，需要更多基元来覆盖。

三种操作

克隆（Clone）：适用于小高斯（$\max(s_x, s_y, s_z) < \tau_s$）且梯度大的情况。

场景：欠重建区域，高斯太少
操作：复制一个相同的高斯，两个高斯沿位置梯度方向稍微分开
效果：该区域高斯密度增加，细节得到改善

分裂（Split）：适用于大高斯（$\max(s_x, s_y, s_z) \geq \tau_s$）且梯度大的情况。

场景：一个高斯过大，试图覆盖多个不同外观的区域
操作：删除原高斯，在原高斯内部随机生成2个新的更小高斯
效果：原来一个”大模糊球”分成两个”小精确球”

剪枝（Prune）：满足任一条件就删除：

不透明度 $o < \tau_\alpha$（几乎透明，无贡献）
高斯的屏幕投影面积过大（超出场景范围的”幽灵”高斯）

不透明度重置（Opacity Reset）：每隔约 3000 步，将所有高斯的不透明度重置为接近0的小值。这迫使真正有用的高斯重新”证明自己”，并给低不透明度高斯一个被剪枝的机会，防止高斯数量无限增长。

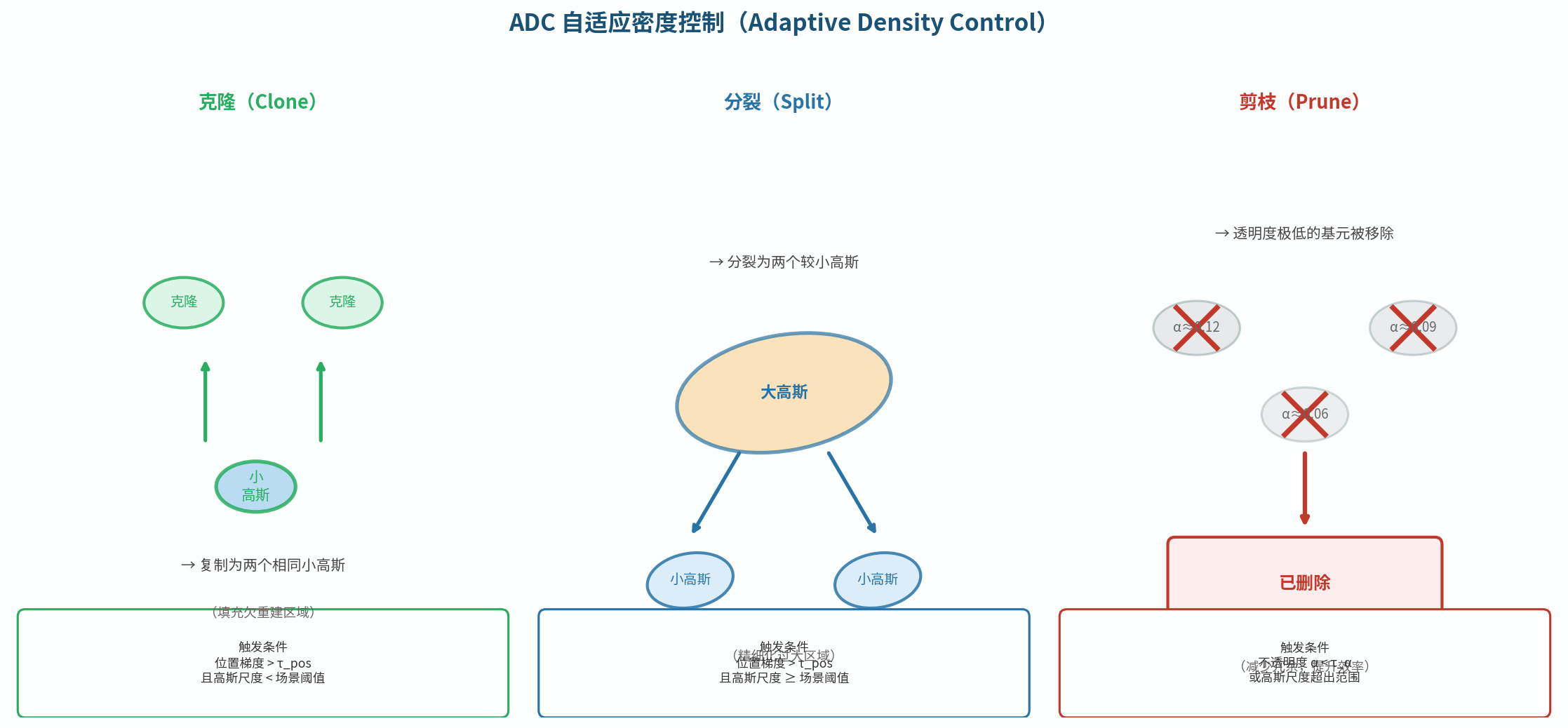

图6.5 ADC的三种操作示意

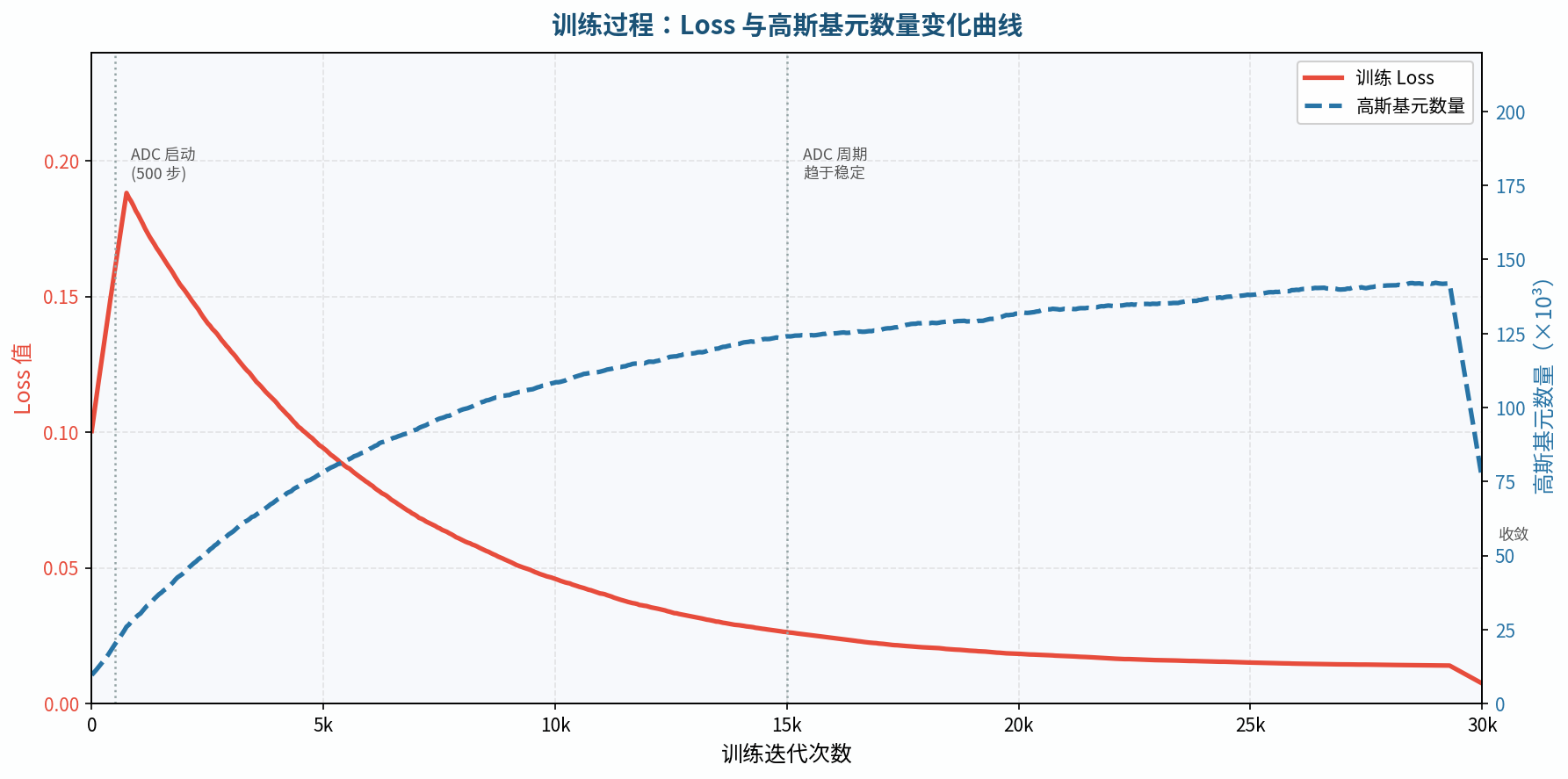

典型高斯数量变化：

初始（来自SfM点云）：~10-20万个高斯
7,000步时：约 80-150万
30,000步时：约 200-600万

思考题：为什么不直接从一开始就用600万个高斯，而是要从少量高斯开始，逐步增加密度？（提示：思考初始化质量和优化稳定性）

6.6 损失函数设计

3DGS 的训练损失由两项组成：

\[\mathcal{L} = (1 - \lambda) \mathcal{L}_1 + \lambda \mathcal{L}_\text{D-SSIM}\]

其中默认 $\lambda = 0.2$。

L1 损失

\[\mathcal{L}_1 = \frac{1}{HW} \sum_{i,j} |\hat{I}_{ij} - I_{ij}|\]

逐像素绝对误差。优点：对每个像素平等对待，训练稳定；缺点：对整体结构感知差（见第1章指标讨论）。

D-SSIM 损失

D-SSIM = 1 - SSIM，范围 $[0,1]$，越小越好。

\[\mathcal{L}_\text{D-SSIM} = 1 - \text{SSIM}(\hat{I}, I)\]

SSIM 考虑局部 patch 内的亮度、对比度、结构，对于恢复清晰的边缘和纹理有帮助，是 L1 的有效补充。

0.2 的权重选择：原论文通过实验选定，D-SSIM权重过高会导致训练不稳定，过低则结构细节恢复不足。

为什么不用 LPIPS？ LPIPS 是用神经网络计算的，前向+反向开销很大，在需要快速训练的3DGS中代价太高。L1 + D-SSIM 是性能与质量的工程平衡。

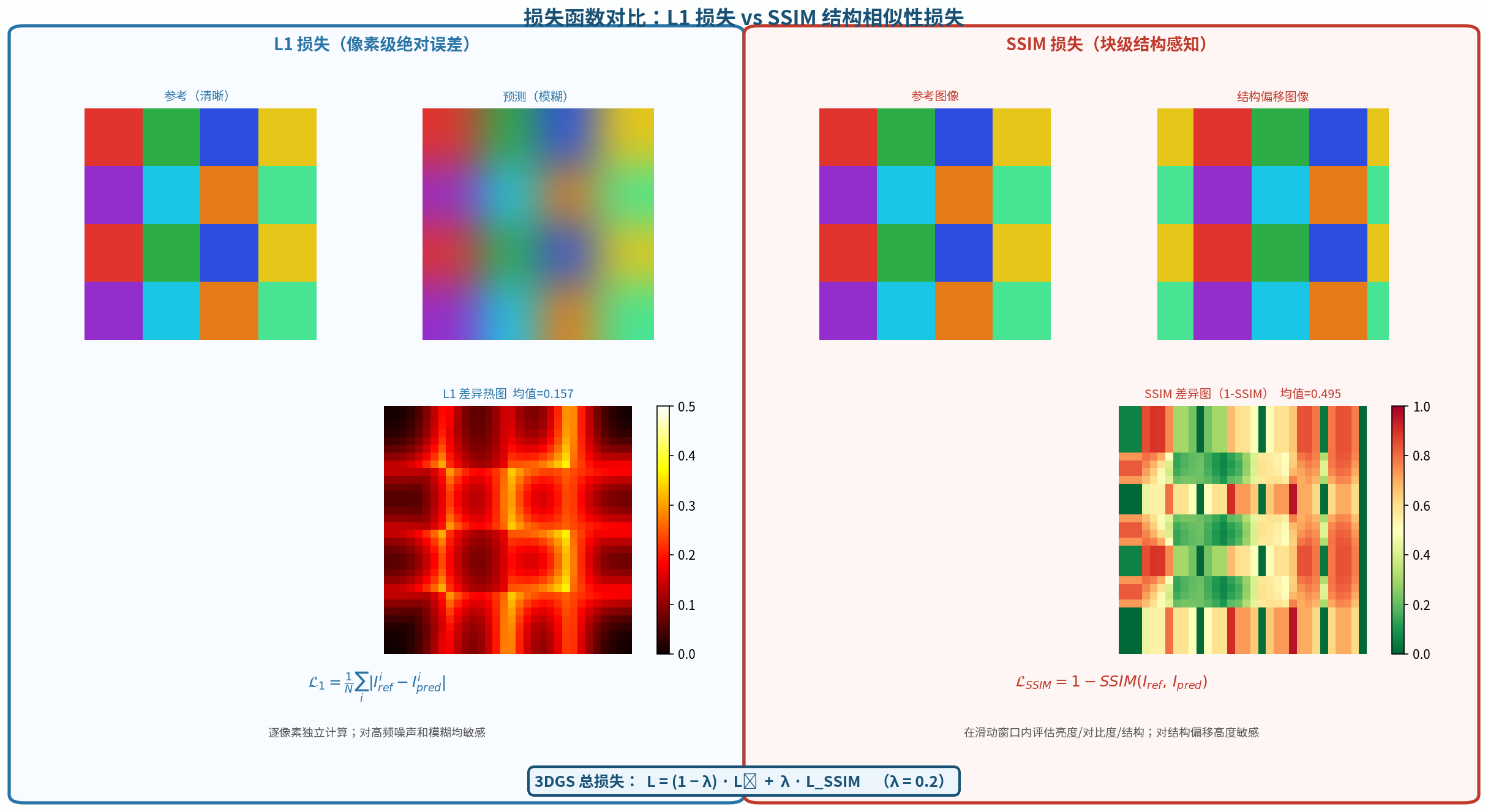

图6.6 L1损失 vs SSIM损失的感知对比

思考题：对于一张有强高光（specular highlight）的图像，L1损失会给高光区域分配怎样的梯度？这会影响高斯的球谐系数如何更新？

6.7 训练超参数解读

3DGS 使用 Adam 优化器，不同参数有不同的学习率：

参数	初始学习率	调度方式	终止学习率
位置 $\boldsymbol{\mu}$	$1.6\times10^{-4}$	指数衰减至 $1.6\times10^{-6}$	低
旋转 $q$	$1\times10^{-3}$	常数	常数
缩放 $\mathbf{s}$	$5\times10^{-3}$	常数	常数
不透明度 $o$	$5\times10^{-2}$	常数	常数
球谐系数 $\mathbf{f}$	$2.5\times10^{-3}$	常数	常数

位置学习率指数衰减的原因：

训练初期，高斯位置变化剧烈（需要从初始点云向正确位置移动）；后期，高斯已大致到位，需要精细调整，过大的学习率会导致震荡。指数衰减让训练从”粗定位”过渡到”精细调整”。

关键训练节点：

迭代步数	发生的事
0	从SfM点云初始化所有高斯（位置+默认参数）
1~999	只训练颜色（$l=1$球谐），固定位置和形状，让颜色先收敛
1000+	开始优化所有参数；每100步ADC
3000, 6000, 9000	Opacity Reset
7000	保存一次中间检查点
30000	训练结束，保存最终模型

思考题：为什么训练初期（前1000步）要固定位置和形状，只训练颜色？这样的课程训练（Curriculum Learning）有什么好处？

本章小结

3DGS 整体流程：SfM点云初始化 → 迭代训练（渲染+loss+反向传播+ADC） → 输出高斯场景
每个高斯有 59 个参数（位置3、旋转4、缩放3、不透明度1、球谐系数48），数百万高斯存储约数百MB
投影：$\Sigma’ = JW\Sigma W^T J^T$，三维椭球变二维椭圆，解析计算无采样
Tile-based 光栅化：16×16 tile + GPU Radix Sort + 共享内存批量处理，是实时性能的关键
ADC：克隆（小高斯+梯度大）、分裂（大高斯+梯度大）、剪枝（低不透明度），动态调整高斯分布
损失：$(1-0.2)\mathcal{L}1 + 0.2\mathcal{L}\text{D-SSIM}$，Adam优化器，位置学习率指数衰减
